Tutorial Pembuatan Pondasi dengan I-beam pada software PDMS

Posisi alat pabrik yang letaknya harus di atas ketinggian tertentu dibutuhkan pondasi agar dapat menopangnya dari gaya gravitasi bumi. Untuk itulah sangat penting bagi para Engineer mengetahui bagaimana cara membuat pondasi di  Plant Design Management System (PDMS) .

 Dengan sedikit ilmu yang saya miliki , mudah mudahan dapat membantu teman teman Engineer yang belum mengerti bagaimana cara membuat pondasi.  Berikut akan saya berikan modul belajar sederhana bagaimana cara membuat pondasi alat pabrik pada sofware Plant Design Management System (PDMS) :

1. Ubah format design  :  Design  -->  Structure  -->  Beams adn Coloums

2. Buat Site : Create  -->  Site

3. Setelah kita membuat Site, kita buat sub unit dari Site yaitu Zone : Create -->  Zone (gambar sama

    dengan No.2 diatas)

4.  Buat Structure : Create  -->  Structure

5. Buat Framework : Create --> Framework

     Setelah kita buat tahap 2,3,4,5 .. akan didapatkan gambar seprti dibawah ini : perhatikan lingkaran warna

     MERAH disebelah kiri foto

6. Buat tiang penyangga pondasi :  Create -->  Section  -->  Straight

7. Setelah tahap 6 dibuat, selanjutnya akan muncul gambar seperti dibawah ini :

8. Klik gambar yang dilingkari dibawah ini :





       Setelah mengklik tanda yang dikotak merah --> akan muncul gambar seperti disampingnya . biarkan
       semua nilai didalm kotak itu 0 semua  --> ok

9. Akan muncul kotak seperti dibawah ini : Klik tanda yang dilingkari dan diisi distancenya , misalkan 5.000

     --> lalu Ok



 10. Pada kotak Positioning Control :  Rubah pilihan menjadi "Any dan Distance" --> klik kotak merah
       dipojok kanannya

11. Setelah mengklik kotak merah diatas : akan muncul kotak baru dan silahkan isi sesuai jarak yang
      diinginkan antar tiang pondasinya. Misalkan 5000 untuk arah East (E)

12. Setelah mengisi jarak yang diinginkan, lalu klik gambar dibawah ini dan isi distancenya. misalkan 5.000 :

13. Buat List untuk tiang yang sudah kita buat tadi : klik gambar --> add list  -->  klik SCTN (ada disebelah
      kiri)  --> add CE  --> (ceklis) highlight



            Setelah itu tulis nama list.... misalkan : Ardy_Kristianto :

           Klik CSTN 1 yang ada di kotak sebelah KIRI  :

          Lalu Add CE :

         Ulangi untuk CSTN 2 juga

         Selanjutnya Ceklis Highlihght dan Control --> Save

14. Modify -->  Section  -->  Spesification  : Untuk memunculkan tiang yang sudah dibuat

      Note : rubah pengaturan seperti pada kotak dibawah ini

15. Setelah itu akan muncul gambar tiang pondasi yang telah kita atur tinggi dan jaraknya. berikut merupakan

      penampakan dari tiang yang sudah kita buat :

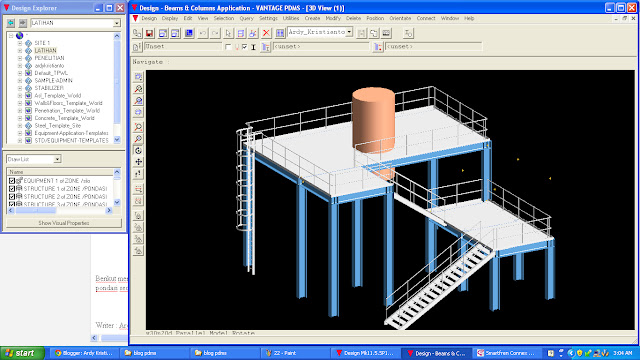

Berikut merupakan tahapan membuat tiang pondasi untuk alat, untuk mengetahui bagaimana cara membuat pondasi secara utuh seperti gambar dibawah ini, tunggu aja yah ^-^... SALAM TEKNIK KIMIA !!!!!

Writer : Ardy Kristianto ( Teknik Kimia Universitas Lampung)
