Mempersiapkan Training Database

Latihan 1. Mempersiapkan Training Database

1.  Masuk  ke  PDMS:  START   >> ALL  PROGRAMS  >> AVEVA  >> VANTAGE PDMS 11.6 7 RUN PDMS

2. Login ke proyek SAM (PDMS Sample Project) dengan menggunakan usemame SYSTEM dan password XXXXX (huruf kapital X enam kali). Pilih MDB SAMPLE dan modul ADMIN. Kemudian pilih OK

Username SYSTEM adalah usemame yang Free, artinya bisa mengakses database manapun.  Secara default  passwordnya  adalah  XXXXXX  atau  huruf  kapital  X sebanyak 6 kali. Password ini bisa diganti di modul Admin

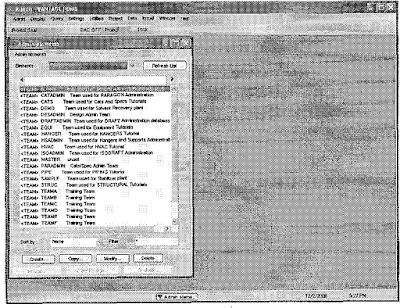

3.   Tampilan Admin PDMS terbuka

4.   Tampilkan command line. Pilih menu Display >> Command Line

5.   Ketik  di  command  line:  SHOW   !!TRARESET  untuk  memunculkan  Training Course Selection  Form.  Di  dalam  form  ini,  terdapat  20  pilihan  database  untuk training PDMS. Untuk training ini Anda akan memilih nomor 1 dan 2 saja.

6.  Pilih nomer (1) Basic Piping DESIGN Course  kemudian klik Apply. Layar akan menunjukan bahwa training course 1 sudah bisa dipakai. Ketika Anda pilih training course 1 maka secara otomatis database akan men-setup database  yang diperlukan untuk training ini. Training bisa diakses di MDB TRAINA.

7.   Pilih  juga nomor  (2) Exercise  2 Basic  Piping  DESIGN  Course.  Kemudian pilih
Apply

8.  Pindah dari  modul  admin ke modul  monitor.  dengan  cara  pilih  menu  Admin  >>
Modules >> Monitor...

9.   Muncul pilihan Leave Admin and enter  Monitor? Pilih Yes

10. Anda akan mengakses Multiple Database (MDB) Train A dari monitor. Pacta kolom MDB pilih TRAINA dengan cara mengetikan TRAINA pada dikolom MDB atau dengan menekan  tanda panah  di samping kolom  (lingkaran merah)  untuk menampilkan daftar MDB yang bisa dipilih. Pilih MDB TRAINA.

11. Masuk  modul Design  dengan  cara memilih  menu Monitor  Design Macro
Files...

12. Muncul pilihan Leave Monitor  and enter  Design? Lalu pilih Yes.

Ketika Anda keluar dari modul admin, Anda akan otomatis pergi ke modul monitor. PDMS akan otomatis menyimpan perubahan yang Anda lakukan di modul Admin. Ini hanya berlaku pada modul admin, untuk modul yang lain seperti Design, PDMS tidak akan menyimpan data yang Anda ubah ketika keluar dari modul Design. Anda harus terlebih dahulu melakukan Savework  sebelum keluar dari modul Design.
